Современный автомобиль с инжекторным двигателем — это сложный механизм представляющий собой совокупность многочисленных агрегатов и электронных устройств. Управление ими осуществляется с помощью различных датчиков. Для того, чтобы пользоваться ими грамотно надо знать где и какие датчики стоят на ВАЗ 2114.

Содержание

Какие датчики стоят на ВАЗ 2114

Датчики устанавливаются для того чтобы сигнализировать о состоянии систем, уровне жидкостей, аварийных ситуациях. Расположены они на агрегатах двигателя, трансмиссии, кузове и в электронных схемах. Почти все датчики ВАЗ 2114 устанавливаются на серийных машинах штатно. Однако некоторые могут быть поставлены автовладельцем самостоятельно или во время тюнинга машины, как дополнительная опция.

Список основных измерительных приборов размещенных на серийных ВАЗ 2114, это датчик:

  • давления масла;
  • температуры тосола;
  • уровня тосола;
  • уровня топлива;
  • холостого хода;
  • массового расхода воздуха;
  • уровня жидкости в тормозной системе;
  • положения заслонки дросселя;
  • скорости;
  • положения коленвала;
  • положения распредвала, он же датчик фаз;
  • кислорода;
  • детонации;
  • неровной дороги;
  • температуры окружающего воздуха.

Перечень достаточно солидный, однако автовладельцы не успокаиваются и совершенствуют свои автомобили, устанавливая дополнительные устройства. В качестве опций чаще всего устанавливают:

  • прибор сигнализирующий об открытых дверях;
  • измеритель износа передних тормозных колодок;
  • прибор-датчик света.

Расположение датчиков на ВАЗ 2114

Сигнальные устройства, называемые датчиками устанавливаются для того, чтобы сообщить водителю или какому-нибудь управляющему устройству данные об изменениях, происходящих в процессе эксплуатации автомобиля или о состоянии соответствующего агрегата или системы, а также просигнализировать при отказах или аварийных состояниях в машине. Поэтому водитель должен хорошо представлять принцип работы и местоположение датчиков на ВАЗ 2114.

  • Измеритель давления масла. Важное устройство, сигнализирует о низком давлении масла в двигателе. Когда это происходит, то это говорит о проблемах в двигательной установке. Самым серьезным из последствий игнорирования этого сигнала может быть капитальный ремонт или полная замена двигателя. Лампочка аварийного давления масла связанная с датчиком загорается в нескольких случаях:
  1. значительно понизился уровень масла;
  2. засорился масляный фильтр;
  3. вышел из строя масляный насос;
  4. неисправен датчик давления масла;
  5. неисправна проводка или упало давление масла по причине наличия подтеканий.

На восьмиклапанном двигателе датчик находится с правой стороны ниже клапанной крышки в головке блоков. На шестнадцатиклапанном — на левом торце корпуса подшипников распредвалов.

Конструкция ДДМ чрезвычайна проста, а цена его невелика, поэтому, если он вышел из строя, экономически выгоднее купить новый, чем заниматься его ремонтом.

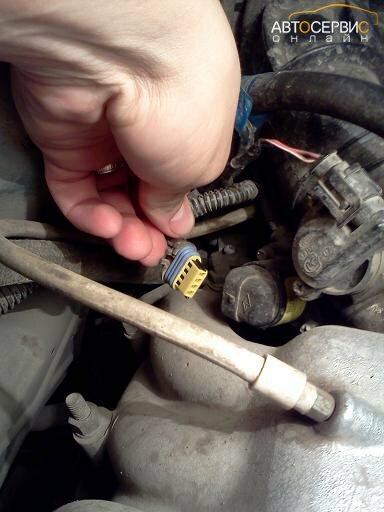

  • Измеритель температуры охлаждающей жидкости. Его еще называют датчиком температуры двигателя. На форумах часто задают вопрос — где находится . Установлен он на впускном патрубке рубашки охлаждения головки блока цилиндров. Проверить его работоспособность достаточно просто. Достаточно подсоединить к нему омметр и опустить ДТОЖ в сосуд с жидкостью. Нагревая ее надо следить за температурой и изменением сопротивления в связи с ее повышением. При соответствии нужному графику прибор считается исправным.
  • Датчик уровня охлаждающей жидкости стоит в бачке с тосолом. Закручивается наподобие обыкновенной пластмассовой крышки, затем подсоединяется электроразъем.
  • Датчик уровня тормозной жидкости прибор поплавкового типа, установлен в бачке с тормозной жидкостью.
  • , или РХХ — установлен на дроссельном узле рядом с заслонкой дросселя.
  • — размещается на корпусе воздушного фильтра около большого впускного патрубка.
  • Датчик положения дроссельной заслонки — находится на корпусе дроссельного узла.
  • . Еще его называют датчиком синхронизации, по причине того, что контроллер по его показаниям синхронизирует свою работу с системой впрыска. Установлен рядом со шкивом привода генератора.
  • Датчик положения распредвала или датчик фаз — расположен со стороны воздушного фильтра рядом с крышкой ГБЦ. В зависимости от положения распредвала он подает импульс на ЭБУ и происходит впрыск перед самым открытием клапана. Топливо вбрасывается одновременно с порцией воздуха, хорошо размешивается и происходит качественная детонация.
  • или лямбда-зонд. Стоит в приемном коллекторе выхлопной системы перед резонатором. Подает сигнал в электронную бортовую систему об уровне концентрации кислорода в выхлопных газах.
  • — установлен между вторым и третьим цилиндром на блоке силовой установки со стороны вентилятора. Его показания, через контроллер, влияют на угол опережения зажигания.
Датчики двигателя

Датчики двигателя

Это все основные датчики на двигателе ВАЗ 2114. Однако имеются и другие датчики которые выдают показания ВАЗ 2114 свидетельствующие о его работоспособности или о состоянии окружающей среды или дорожного покрытия.

  1. Измеритель уровня топлива — размещен в заборной камере топливного бака. На ВАЗ 2114 устанавливается датчик типа ДУТ-1-03.
  2. Прибор-измеритель скорости — стоит на КПП и передает данные о текущей скорости машины на спидометр. Связан он также с контроллером, который получая его импульсы регулирует работу РХХ или заслонки дросселя, от того в каком положении находится педаль газа и каковы обороты двигателя.
  3. Фиксатор (датчик) неровной дороги он крепится под капотом на кузове в районе чашки правого брызговика. Сообщает изменение колебаний кузова на контроллер, при превышении уровня сигнала электроника отключает диагностику пропусков воспламенения.
  4. Датчик температуры за бортом (то есть окружающей атмосферы) штатное место его размещения на ВАЗ 2114 — по центру за передним бампером.


В процессе эксплуатации автомобиля водитель постоянно контролирует состояние систем и агрегатов с помощью приборов, сигнальных лампочек и бортового компьютера. Показания на них идут с измерительных приборов, которые установлены по всему автомобилю, от их правильной и четкой работы порой зависит жизнь людей, находящихся в машине. Поэтому следить за их состоянием и работоспособностью надо постоянно, обращая на это внимание во время очередного ТО.
